열순환 챔버는 어떻게 작동하나요?

현대 엔지니어링에서는 제품이 더 이상 정적 조건에서 테스트되지 않습니다. 자동차 전자장치부터 항공우주 센서까지,

2663

구성요소는 -뜨거운 곳에서 차가운 곳으로, 반복해서-고장 없이 일정한 온도 변화를 견뎌야 합니다. 이것이 바로 열 순환 챔버가 필요한 곳입니다. 제어된 실험실 환경에서 실제{3}}응력을 시뮬레이션하여 엔지니어가 제품이 현장에 출시되기 전에 성능을 예측하는 데 도움을 줍니다.

최근 캐나다의 한 연구실에서 LIB를 사용한 후 긍정적인 평가를 받았습니다.열 순환 챔버. 엔지니어 Keyhan은 장비가 설치 이후 원활하게 작동하고 있음을 확인하며 전반적인 성능이 다음과 같다고 말했습니다."지금까지는 좋아."그는 또한 기술팀이 시스템 안정성에 대한 확신과 일일 테스트 작업의 일관성을 반영하여 장기적인 안정성을 계속 모니터링할 것이라고 말했습니다.{0}}

이 문서에서는 열 순환 챔버의 작동 방식, 원리, 표준, 실제 적용 분야를 다루고, LIB 솔루션이 까다로운 산업 환경에서 정확하고 반복 가능한 결과를 달성하는 데 어떻게 도움이 되는지 설명합니다.

열 순환 챔버의 작동 방식

1. 열 순환 테스트가 필요한 경우

열 순환 테스트는 온도 변화에 따라 재료가 팽창하고 수축하는 산업에서 널리 사용됩니다. 일반적인 필드는 다음과 같습니다.

자동차: ECU, 센서, 커넥터

전자제품: PCB, 반도체, 배터리

항공우주: 항공전자시스템, 복합재료

의료기기: 진단장비의 안정성

이러한 테스트는 일관성과 신뢰성을 보장하기 위해 엄격한 국제 표준에 따라 관리됩니다.

IEC 60068-2-14: 온도변화시험(열순환)

MIL-STD-810: 환경공학적 고려사항

JEDEC JESD22-A104: 반도체 열순환

ISO 16750-4: 도로 차량-환경 조건

예를 들어,IEC 60068-2-14다음과 같은 주기를 정의합니다.

테스트 매개변수	사양

고온

+85도

저온

-40도

전환 시간

5분 이하

체류 시간

각 극한 온도에서 30분

사이클 수

5~1000사이클(응용 분야에 따라 다름)

이러한 표준은 테스트 결과가 실제-스트레스 조건을 반영하도록 보장합니다.

2. 온도 정확도 및 사이클링 성능

열 순환 챔버는 엄격한 제어를 유지하면서 고온과 저온 사이를 빠르게 전환하여 작동합니다. 핵심 성과 지표는 다음과 같습니다.

성능 매개변수	사양
온도 범위	–70도 ~ +150도
가열 속도	최대 3~5도/분
냉각 속도	1~3도/분
온도 안정성	±0.5도
온도 균일성	±1.5도

PT100 Class A와 같은 고정밀 센서는{0}}세밀한 분해능으로 온도 변화를 측정합니다. 고급 컨트롤러와 결합된 챔버는 각 사이클의 반복성을 보장합니다.

2도의 편차라도 재료 피로 결과, 특히 전자 장치 및 납땜 접합부에서 큰 영향을 미칠 수 있으므로 이러한 정밀도가 중요합니다.

3. 온도와 습도를 관리하는 방법

열 순환 챔버는 정확성을 유지하기 위해 조정된 시스템에 의존합니다.

난방 시스템: 전기히터는 급격한 온도 상승을 제공합니다.

냉각 시스템: 압축기와 냉매를 사용하여 빠른 냉각이 가능합니다.

공기 순환: 원심팬이 공기를 고르게 분포시킵니다.

제어 시스템: PID(Proportional-Integral-Derivative) 알고리즘이 실시간으로 출력을 조정합니다.

PID 컨트롤러는 실제 온도를 설정값과 지속적으로 비교하고 밀리초 내에 편차를 수정합니다.

습도 조절 기능이 있는 챔버의 경우 추가 시스템에는 다음이 포함됩니다.

증기 또는 물-기반 가습

응축 및 제습 모듈

습도 정확도는 일반적으로 다음과 같습니다.±2.5%RH, 표준에서 요구하는 경우 안정적인 통합 온습도 순환을 보장합니다.

LIB 열 순환 챔버를 이용한 자동차 테스트

1. 예: IEC 60068에 따른 자동차 부품 테스트

자동차 전자 장치는 극한 환경을 견뎌야 합니다. 사용IEC 60068-2-14, 일반적인 테스트 주기에는 다음이 포함됩니다.

1단계: +85도까지 가열하고 30분간 유지합니다.

2단계: 5분 이내에 -40도로 전환

3단계: -40도에서 30분 동안 유지

4단계: 100~500주기 동안 반복합니다.

이는 겨울의 엔진 시동이나 여름의 열 노출과 같은 실제 조건을 시뮬레이션합니다.

사용하여LIB 벤치탑 환경 챔버, 엔지니어는 제한된 실험실 공간에서 높은 정밀도를 유지하면서 이러한 사이클을 효율적으로 수행할 수 있습니다. 컴팩트한 디자인은 다음을 지원합니다.

에이. 센서 및 커넥터와 같은 소형 자동차 부품

비. 일관된 반복성을 갖춘 신속한 사이클링

기음. R&D 워크플로에 쉽게 통합

2. LIB 열 순환 챔버를 선택하는 이유

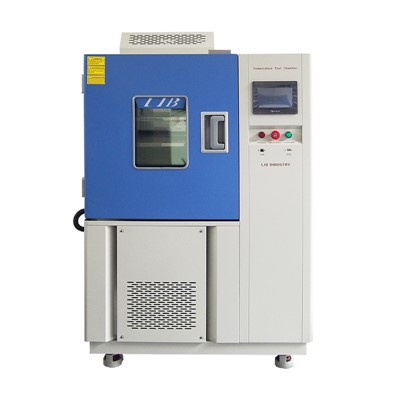

	이름	복합재료용 온습도 챔버
	모델	TH-100
	내부 치수(mm)	400500500
	전체 치수(mm)	86010501620
	용량	100L
	온도 범위	-20도 -+150도
	로우타입	A: -40도 B: -70도 C -86도
	습도 범위	20%-98%RH
	온도편차	±2.0도
	가열 속도	3도/분
	냉각 속도	1도/분
	제어 장치	프로그래밍 가능한 컬러 LCD 터치 스크린 컨트롤러, 다중-언어 인터페이스, 이더넷, USB
	냉각제	R404A, R23
	외장재	보호 코팅이 된 강판
	내장재	SUS304 스테인레스 스틸
	표준 구성	플러그가 있는 케이블 구멍(Φ 50) 1개; 선반 2개
	타이밍 기능	0.1~999.9(S,M,H) 설정 가능


견고한 작업실	케이블 구멍		온도 및 습도 센서	PID 컨트롤러

1. 고정도 제어
±0.5도 안정성과 ±1.5도 균일성은 IEC 및 ISO 표준 준수를 보장합니다.

2. 빠른 사이클링 효율성
분당 3도의 가열과 분당 1도의 냉각으로 전체 테스트 시간이 최대 30% 단축됩니다.

3. 유연한 커스터마이징
조정 가능한 랙, 케이블 포트 및 챔버 크기 옵션은 다양한 자동차 부품에 적합합니다.

4. 쉬운 조작
터치스크린 인터페이스와 프로그래밍 가능한 프로필(최대 120개 프로그램, 각각 100단계)은 복잡한 테스트를 단순화합니다.

LIB 열 순환 챔버에 대한 FAQ

Q1: 내 용도에 맞게 챔버를 맞춤 설정할 수 있나요?
예. LIB는 챔버 크기, 온도 범위, 랙 디자인, 케이블 포트(크기, 모양, 수량)는 물론 고유한 테스트 샘플을 위한 특수 고정 장치까지 포함하여 완전한 맞춤화를 제공합니다.

Q2: LIB는 어떤 지원과 서비스를 제공하나요?
LIB는 설치 지침, 운영 교육, 장기-기술 지원을 포함한 완전한 수명 주기 지원을 제공합니다. 우리는 3년 보증과 평생 서비스 지원을 제공합니다. 문제가 발생하는 경우 당사 엔지니어는 가동 중지 시간을 최소화할 수 있는 명확한 솔루션을 제공하여 24시간 이내에 응답합니다. 예비 부품 및 원격 문제 해결은 항상 가능합니다.

Q3: 배송은 얼마나 빠르고 배송은 어떻게 되나요?
표준 모델은 일반적으로 다음 기간 내에 배송됩니다.7~15일주문 확인 후. 챔버는 안전한 운송을 보장하기 위해 안전한 보호 포장으로 완벽하게 조립된 상태로 배송됩니다.

Q4: 챔버는 어떻게 설치되나요?
설치는 간단하며 플러그{0}}앤드플레이 방식입니다. 챔버에는 바퀴가 있어 쉽게 이동할 수 있으며 표준 전원과 물 연결만 필요합니다. 대부분의 사용자는 외부 기술자 없이도 2시간 이내에 설치를 완료하고 테스트를 시작할 수 있습니다.

열 순환 챔버는 실제 환경 스트레스를 시뮬레이션하기 위해 온도 변화를 정밀하게 제어하는 방식으로 작동합니다.- IEC 60068과 같은 표준 준수, 정확한 센서 및 고급 제어 시스템을 통해 안정적이고 반복 가능한 결과를 보장합니다.

LIB 열 순환 챔버 결합정확성, 효율성 및 유연성, 자동차, 전자 및 산업 테스트에 이상적인 솔루션입니다.

실험실이나 생산 테스트를 위한 신뢰할 수 있는 열 순환 솔루션을 찾고 있다면 문의하세요. LIB 산업 지금 바로 기술 상담, 맞춤화 옵션, 24시간 이내 빠른 견적을 받아보세요.
